COSMAP的数值模拟实例

COSMAP已经对大量的实际热处理工艺进行过模拟,并经过实际试验结果的验证确认了COSMAP的分析精度和可靠性。以下是一些数值模拟实例。

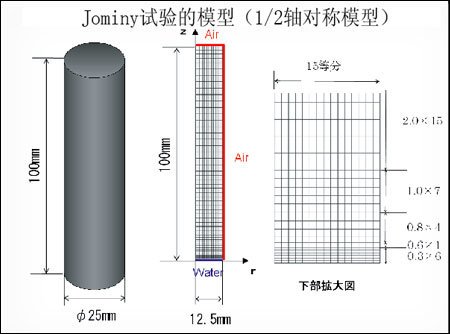

钢淬透性的末端淬火试验(Jominy test)

Cylinder,the discretize mesh and the detail Distortion profile

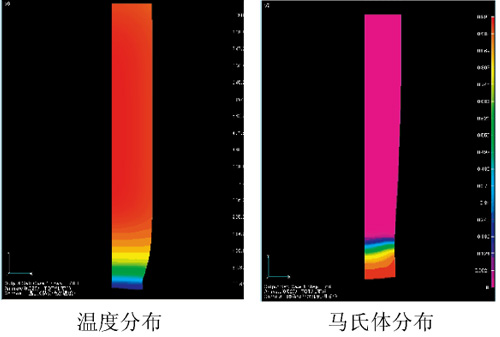

温度分布和马氏体分布

半径方向的变形量


圆环部件的碳氮共渗淬火

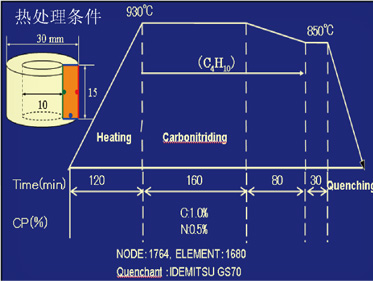

热处理条件

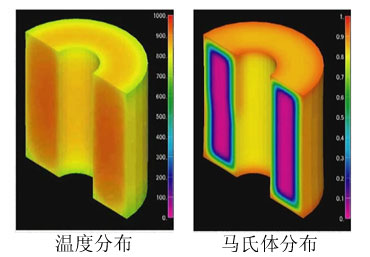

温度分布和马氏体分布

Temperature Martensite

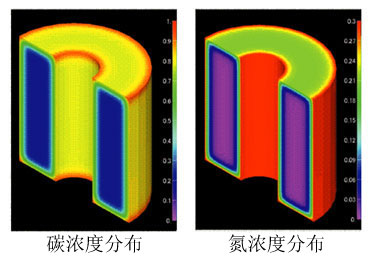

碳氮浓度分布

Carbon Nitrogen

平板拉杆的淬火

马氏体分布

Distribution of martensite

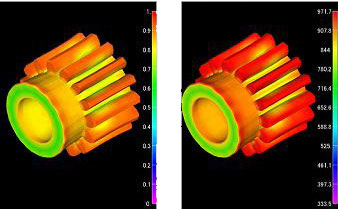

直齿轮碳氮共渗淬火


马氏体分布和硬度分布

马氏体分布 硬度分布

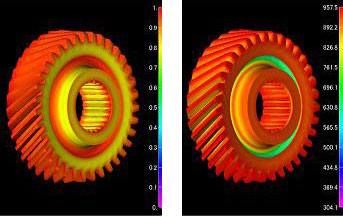

斜齿轮碳氮共渗水淬火(水平式)

硬度分布

Distribution of hardness

碳浓度分布

应力分布

斜齿轮碳氮共渗水淬火(垂直式)

碳浓度分布和硬度分布

碳浓度分布 硬度分布
